Bạn đang có ý định lắp đặt hệ thống điện cho ngôi nhà của mình nhưng chưa rõ cách thiết kế sơ đồ mạch điện đạt chuẩn. Đừng lo, NhatoReview sẽ hỗ trợ bạn. Hôm nay chúng tôi sẽ hướng dẫn phương pháp đi điện cho nhà cấp 4 sao cho đúng kỹ thuật và phù hợp yêu cầu lắp đặt.

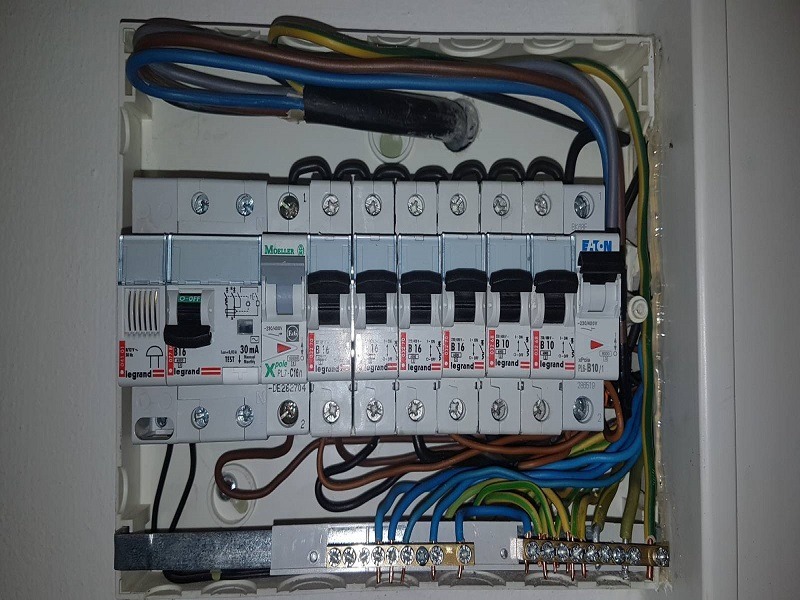

Bản vẽ điện nhà cấp 4 gồm những thành phần nào?

Một sơ đồ mạch điện đúng chuẩn cần có những chi tiết sau:

• Tủ điện: Chứa các thiết bị như cầu giao chống giật, cầu giao đảo chiều, aptomat tổng, aptomat nhánh,
• Hộp phân phối điện: Đây là nơi chia nguồn điện sang những nhánh nổi hay âm tường.
• Thiết bị dùng điện hoặc phụ tải điện: Gồm các loại bóng đèn tường, đèn trần, đèn sưởi,… Các thiết bị như: tivi, tủ lạnh, máy giặt,… và các thiết bị truyền dẫn như ổ cắm, công tắc, dây dẫn điện, dây cáp điện.
• Ống luồn dây điện hay ghen điện: Thường làm bằng nhựa, có khả năng cách điện và chống cháy tốt.

Nên lựa chọn sơ đồ mạch điện nào cho nhà cấp 4?

Tùy vào cấu trúc ngôi nhà mà bạn nên chọn sơ đồ và phương pháp đi điện nhà cấp 4 phù hợp. Dưới đây là những sơ đồ phổ biến bạn có thể tham khảo:

Khám phá thêm: Các Loại Vật Liệu Xây Dựng Hoàn Thiện Phổ Biến Hiện Nay

Sơ đồ mạch điện nhà cấp 4 âm tường

Một cách đi điện nhà cấp 4 phổ biến là đi dây điện âm tường. Mạch điện này chủ yếu dùng dây dẫn chìm trong tường để truyền tải điện. Dưới đây là một sơ đồ mạch điện âm tường cho nhà cấp 4 để bạn tham khảo:

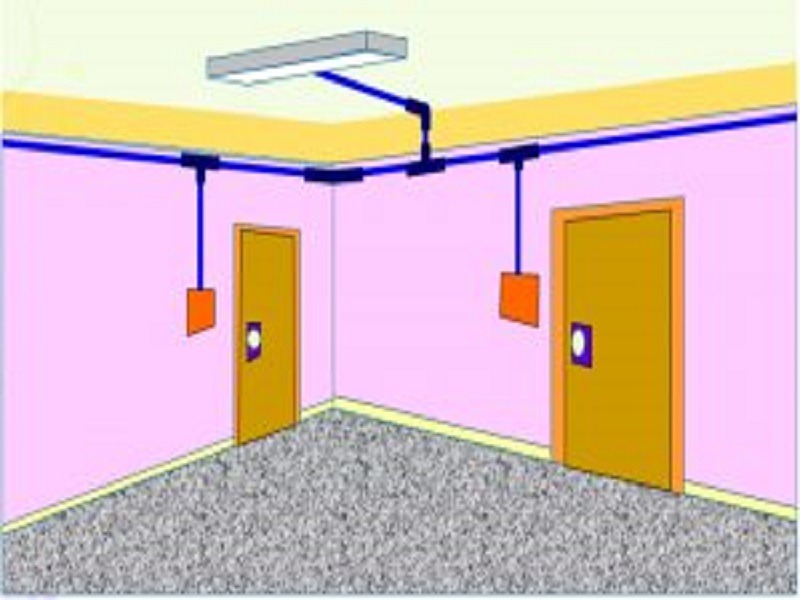

Sơ đồ mạch điện nhà cấp 4 nổi

Cách này rất phổ biến vì tiết kiệm chi phí lắp đặt và dễ sửa chữa khi có hư hỏng. Dây điện nổi được đi trên tường hoặc trần nhà, và được bảo vệ trong ống nhựa cách điện để đảm bảo an toàn cho người sử dụng.

Tham khảo một số mẫu sơ đồ mạch điện cho nhà cấp 4

Để dễ thực hiện phương pháp đi điện nhà cấp 4, dưới đây là một số sơ đồ mạch điện mẫu bạn có thể tham khảo:

Sơ đồ mạch điện đơn giản cho nhà cấp 4 với ba phòng ngủ và hai phòng vệ sinh.

Dưới đây là sơ đồ mạch điện cho nhà cấp 4 có 3 phòng ngủ và 2 phòng vệ sinh:

Xem thêm: kinh nghiệm thi công điện dân dụng

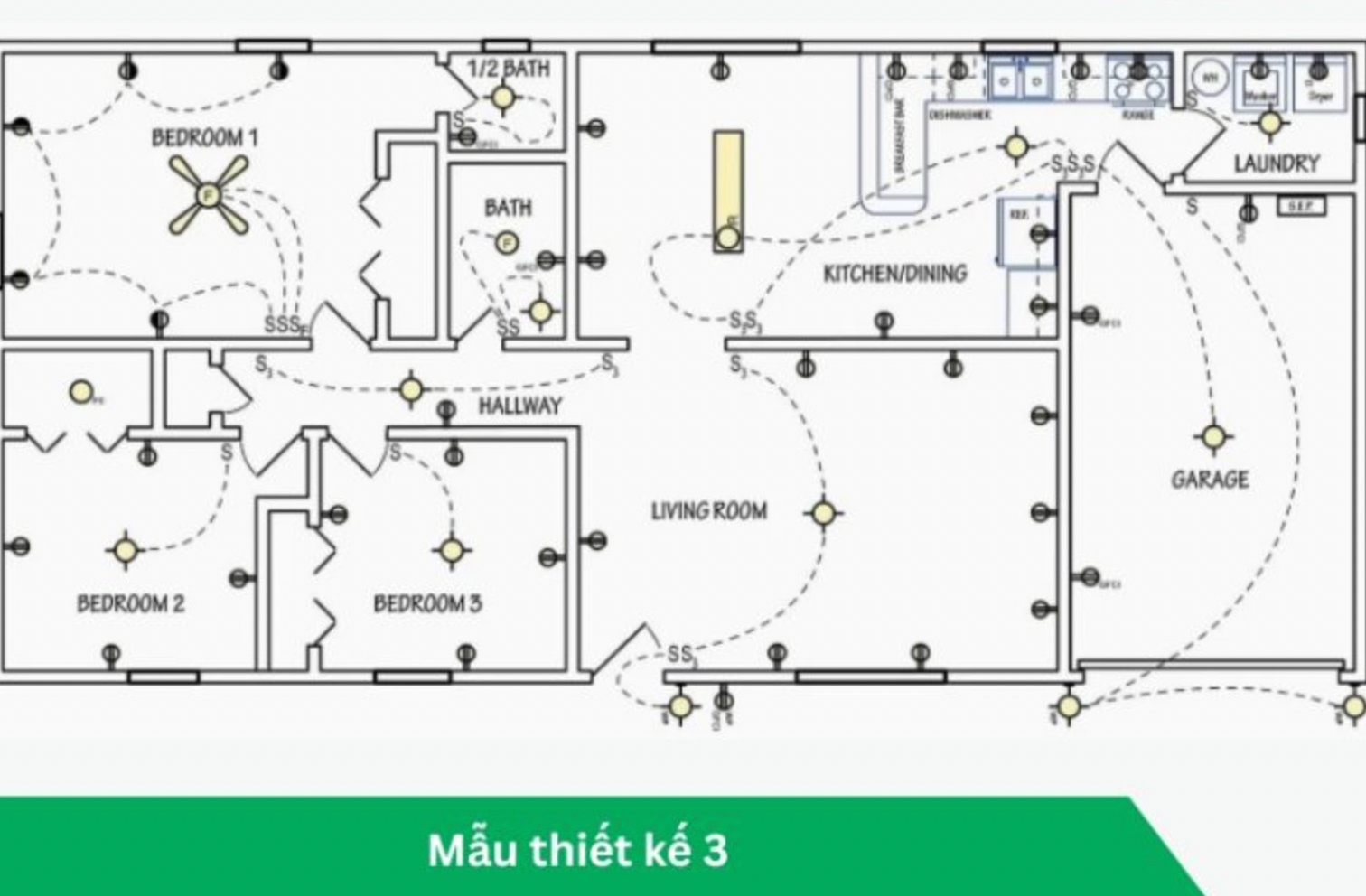

Sơ đồ nguyên lý mạch điện trong nhà cấp 4 đơn giản với 3 phòng ngủ

Các phòng nên bao gồm:

• Phòng khách cần lắp aptomat 1 pha 20A cấp điện cho công tắc và ổ cắm. Sử dụng dây có lõi đồng bọc cách điện PVC tiết diện 2×2,5 mm cho nguồn điện chính. Dây đến bóng đèn nên dùng dây mềm lõi đồng có vỏ cách điện PVC tiết diện 2×1,5 mm.
• Hệ thống điều hòa phòng khách cần aptomat 1 pha 16A từ tủ điện. Nên dùng dây điện mềm lõi đồng tiết diện 2×2,5 mm với vỏ cách điện PVC đảm bảo an toàn.
• Mỗi phòng ngủ cần lắp một aptomat 1 pha 20A, dây nguồn là dây mềm lõi đồng bọc cách điện PVC tiết diện 2×2,5 mm.
• Hệ thống điều hòa cho phòng ngủ tương tự như phòng khách, dùng aptomat và dây điện mềm lõi đồng có tiết diện 2×2,5 mm với vỏ bọc cách điện.
• Phòng bếp cần lắp aptomat 1 pha 30A.
• Hệ thống cung cấp năng lượng cho thiết bị ổ cắm công tắc sử dụng dây điện mềm lõi đồng bọc PVC, diện tích mặt cắt 2×4 mm.
• Nguồn điện cho nhà vệ sinh được cung cấp qua aptomat 1 pha 16A, sử dụng dây điện mềm lõi đồng bọc cách điện PVC có tiết diện 2×2,5 mm.

Sơ đồ mạch điện nhà cấp 4 đơn giản, gồm hai phòng ngủ và một phòng vệ sinh

Mời bạn tham khảo sơ đồ mạch điện cho căn nhà cấp 4 với hai phòng ngủ và một phòng vệ sinh dưới đây:

Sơ đồ nguyên lý hệ thống điện trong nhà cấp 4 đơn giản với 2 phòng ngủ

Sơ đồ hệ thống điện trong nhà cấp 4 với 2 phòng ngủ được thiết kế như sau:

• Tủ điện cần được đặt ở vị trí thuận lợi để dễ dàng sửa chữa và thay thế, lý tưởng nhất là đặt tại hiên nhà, vừa tiết kiệm chi phí vừa dễ dàng kéo dây nguồn đến các phòng khác.
• Nguồn điện cho nhà bếp và phòng ngủ đi dọc theo hiên và kéo vào từng phòng. Dây điện nguồn trải ngang trần, từ đó kéo thẳng xuống thiết bị.
• Màu dây điện cần tuân theo quy tắc: màu xanh lá cây cho dây nguồn điều hòa 2×2,5 mm, màu đỏ cho dây điện bóng đèn 2×1,5 mm, màu xanh dương cho dây nguồn ổ cắm 2×2,5 mm.

Tìm hiểu thêm: đổ bê tông cầu thang

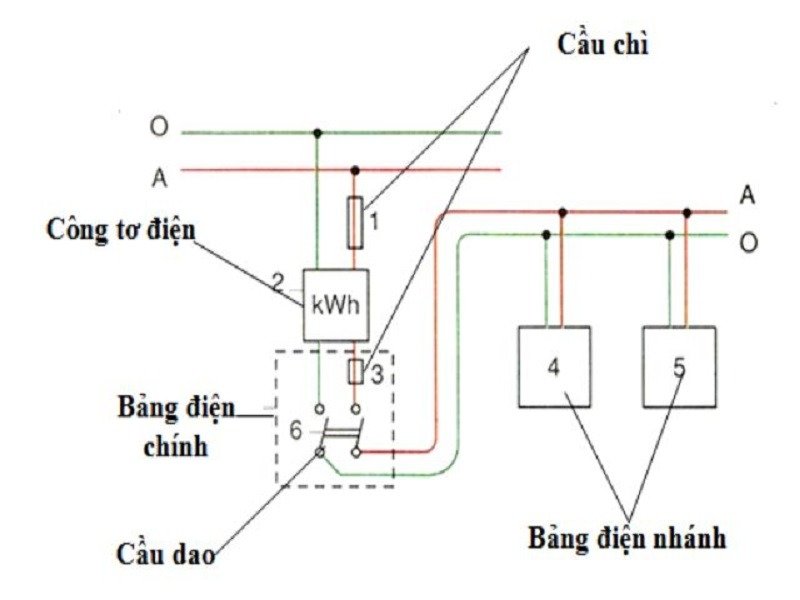

Cách vẽ sơ đồ mạch điện cho nhà cấp 4

Để vẽ sơ đồ mạch điện cho nhà cấp 4, bạn hãy làm theo những bước sau:

• Bước 1: Phân tích hệ thống điện trong nhà

Trước tiên, xác định vị trí các thiết bị cần lắp đặt, sau đó vạch ra sơ đồ tuyến đường dây dựa trên các ký hiệu đã có.

• Bước 2: Phân tích mối quan hệ điện

Cần đặt các công tắc, cầu dao hoặc thiết bị đóng ngắt điện tương tự tại nguồn điện để có thể xử lý kịp thời sự cố khi cần.

• Bước 3: Vẽ sơ đồ nguyên lý mạch điện
  • Tuân thủ các ký hiệu điện đã được quy định.
  • Vẽ mạch điện nằm ngang.
  • Xác định chính xác vị trí các thiết bị đóng ngắt nguồn.

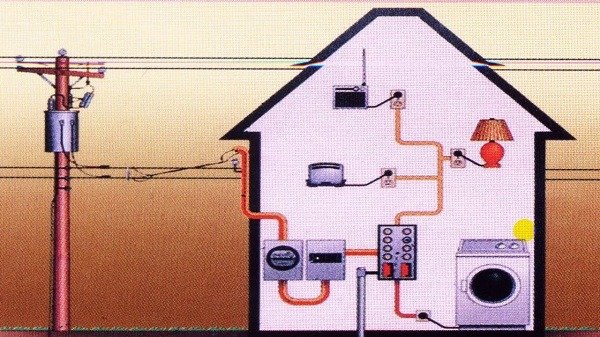

Đặc điểm cấu tạo của mạng điện trong nhà cấp 4 như thế nào?

Khi thực hiện cách đi điện nhà cấp 4, cần hiểu rõ cấu tạo mạng điện để tránh sai sót và sự cố tiềm tàng. Mạng điện trong nhà cấp 4 chia làm hai loại: đơn giản và phức tạp, mỗi loại có ưu nhược điểm riêng: - Mạng điện đơn giản

• Dòng điện đi qua đồng hồ đến các thiết bị điện.
• Các mạch phân nhánh được mắc song song cho phép điều khiển độc lập, tất cả đều được nối từ nguồn chính.
• Thiết bị đóng ngắt gồm: công tắc, aptomat, cầu giao, cầu chì.

- Mạng điện phức tạp

• Thiết bị điện.
• Ổ cắm.
• Hộp phân phối điện.
• Công tơ điện.
• Aptomat tổng.
• Aptomat nhánh.

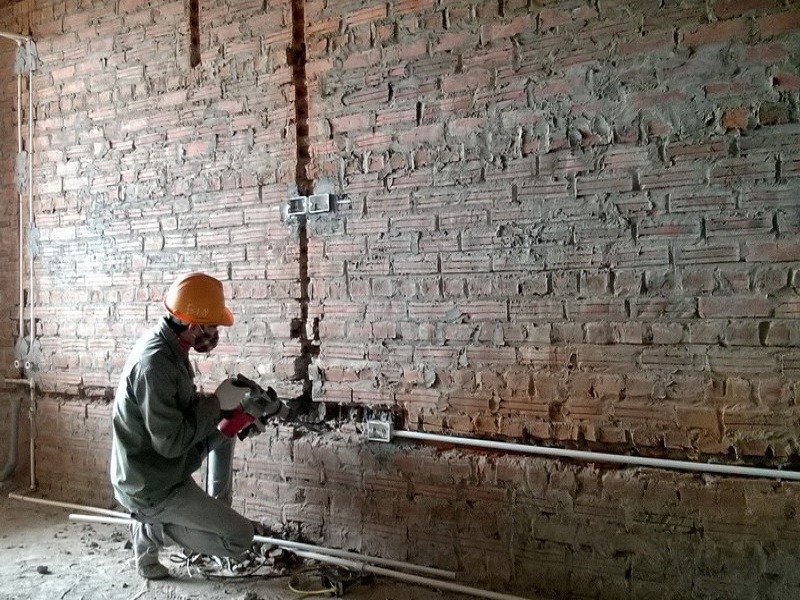

Cách bố trí dây điện âm tường cho nhà cấp 4

Gợi ý dành cho bạn: Những thiết kế nhà cấp 4 tuyệt đẹp dưới 300 triệu xu hướng 2025

Phương pháp đi dây điện âm tường với ống ghen cứng

Cách đi điện nhà cấp 4 âm tường với ống ghen cứng là luồn dây điện vào trong ống, sau đó lắp vào các rãnh tường đã khoan sẵn. Đây là loại ống nhựa PVC, giá rẻ và nhẹ. Ống ghen này còn có khả năng chịu ẩm, chịu va đập, chịu nhiệt cao và tuổi thọ cao, rất phù hợp để đi dây điện âm tường.

Phương pháp bố trí dây điện nhà cấp 4 với ống ghen mềm

Cách đi dây điện âm tường này tương tự như việc sử dụng ống ghen cứng. Ống ghen mềm là loại ống luồn dây điện bằng nhựa PVC, có khả năng chống cháy rất cao. Ống ghen mềm có độ đàn hồi tốt, dễ cuộn mà không cần nhiều sức lực hay ảnh hưởng đến bề mặt công trình, không bị biến dạng khi uốn cong. Sử dụng ống ghen mềm giúp việc thi công thuận lợi hơn, do đó nó rất phù hợp cho việc đi dây điện âm tường.

Phương pháp đi dây điện nhà cấp 4: Dán dây trực tiếp

Cách này dễ thực hiện hơn so với hai phương pháp trên. Chỉ cần dán dây điện có vỏ bọc nhựa PVC lên tường và sau đó cố định bằng vữa vôi. Vì tiện lợi và dễ thực hiện, cách này đã được nhiều người lựa chọn nhất năm 2020.

Phương pháp đi dây điện nổi nhà cấp 4

Đây là một trong những cách đi điện ít được gia chủ ưa chuộng vì hệ thống dây cable nổi bên ngoài, chiếm nhiều không gian và làm giảm tính thẩm mỹ của ngôi nhà. Ưu điểm:

• Thời gian thi công nhanh chóng.
• Dễ dàng sửa chữa và thay thế khi có hỏng hóc.
• Hệ thống điện dễ dàng điều chỉnh.

Nhược điểm:

• Hệ thống phải phù hợp với nội thất của ngôi nhà.
• Cần vệ sinh thường xuyên do dây điện dễ bám bụi.
• Tính thẩm mỹ chưa cao.

Lưu ý và nguyên tắc khi đi dây điện nhà cấp 4

Khi thực hiện việc đi điện trong nhà cấp 4 cần lưu ý những quy tắc sau:

• Công tắc đèn đảo chiều cần cách sàn tối thiểu 0.7m.
• Đèn ngủ nên được bố trí gần đầu giường và cách sàn từ 2 đến 3m.
• Công tắc đèn cần lắp ngay cửa ra, cách sàn từ 1 đến 1.5m.
• Ổ cắm tivi treo tường cách sàn 1.2m.
• Các ổ cắm khác được bố trí theo diện tích phòng.
• Đèn phòng vệ sinh nên lắp trên trần.
• Ổ cắm và công tắc đèn gương phòng vệ sinh nên cách sàn từ 1 đến 1.2m.
• Nguồn điện cho bình nóng lạnh cần được lắp bằng cầu đấu.

Trên đây là thông tin hữu ích về cách đi điện nhà cấp 4 mà NhatoReview muốn chia sẻ, hy vọng sau khi đọc bài viết này bạn có thể áp dụng hiệu quả cho hệ thống điện nhà mình.
